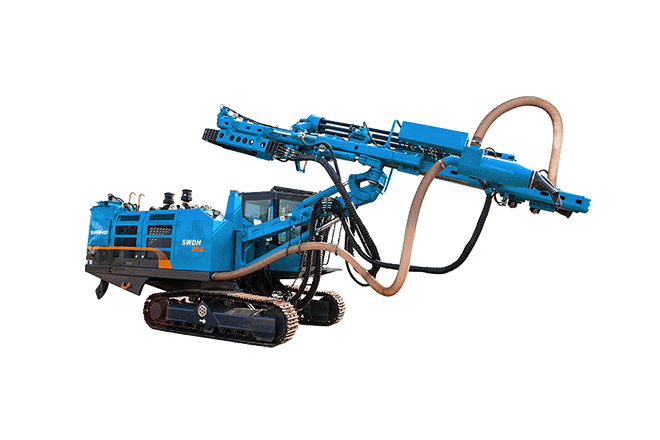

टॉप हॅमर ड्रिलिंग रिग SWDH89A

SWDH मालिका पूर्णपणे हायड्रॉलिक ओपन-पिट टॉप हॅमर ड्रिलिंग रिग या SUNWARD ब्रँड ड्रिलिंग रिग आहेत ज्या आमच्या कंपनीने प्रतिनिधित्व केल्या आहेत. ते लहान आणि मध्यम आकाराच्या खदानी आणि लहान ओपन-पिट खाणींच्या ऑपरेटिंग परिस्थितीनुसार डिझाइन केलेले आहेत आणि मुख्यतः F10 वरील कडकपणासह रॉक ड्रिलिंगसाठी वापरले जातात. खदान, सिव्हिल इंजिनीअरिंग, रस्ता अभियांत्रिकी, ओपन-पिट माइन आणि हायड्रोपॉवर स्टेशनच्या बांधकामात रॉक ब्लास्टिंग ड्रिलिंगसाठी याचा वापर केला जाऊ शकतो.

शेअर करा:

अर्ज

उत्पादन परिचय

SWDH मालिका पूर्णपणे हायड्रॉलिक सर्फेस टॉप हॅमर ड्रिलिंग रिग्स चिकट होण्याचा धोका कमी करण्यासाठी काउंटर-स्ट्राइक फंक्शनसह उच्च-कार्यक्षमतेच्या हायड्रॉलिक रॉक ड्रिलसह सुसज्ज आहेत. याव्यतिरिक्त, ड्रिलिंग रिगसह सुसज्ज रॉक ड्रिल-एअर कंप्रेसर-इंजिनची शक्ती वाजवीपणे जुळते, ज्यामुळे इंधनाचा वापर मोठ्या प्रमाणात कमी होऊ शकतो. सर्वसमावेशक उत्पादन वैशिष्ट्ये आहेत:
1. हाय-पॉवर हायड्रॉलिक रॉक ड्रिल, मोठ्या प्रभावाची ऊर्जा आणि बॅक-स्ट्राइक फंक्शनसह, प्रभावीपणे स्टिकिंगचा धोका कमी करते आणि ड्रिलिंग टूल्स वाचवते;
2. मुख्य घटक चांगल्या विश्वासार्हता, उच्च कार्यक्षमतेसह आणि कमी ऊर्जा वापरासह आंतरराष्ट्रीय ख्यातीचे ब्रँड स्वीकारतात;
3. किफायतशीर"'/शक्तिशाली ड्युअल ऑपरेशन मोडसह रॉक ड्रिल-एअर कंप्रेसर-इंजिन बेंचमार्क जुळणारे. रॉक निर्मिती आणि कमी ऑपरेटिंग खर्चाची विस्तृत अनुकूलता;
4. संपूर्ण मशीनमध्ये कॉम्पॅक्ट संरचना, लहान आणि लवचिक, जलद चालण्याची गती आणि मजबूत ऑफ-रोड क्षमता आहे;
5. फोल्ड करण्यायोग्य ड्रिल आर्मचा अवलंब करा. एक-वेळ कव्हरेज क्षेत्र ड्रिलिंग, मल्टी-एंगल कंट्रोल ड्रिलिंगसाठी योग्य, जलद आणि जलद ड्रिलिंग पोझिशनिंग.

तांत्रिक माहिती

तांत्रिक मापदंड	SWDH89S	SWDH102S	SWDH115F
कार्यरत मापदंड
भोक श्रेणी (मिमी)	64-115	76-127	76-127
ड्रिल रॉड मॉडेल	T38, T45, T51	T45, T51	T38, T45, T51
ड्रिल रॉडची लांबी (मिमी)	3660	3660	3050
इकॉनॉमिक ड्रिलिंग डेप्थ (मिमी)	24	24	21
हायड्रोलिक रॉक ड्रिफ्टर
प्रभाव शक्ती (kW)	14	18	20
रोटेशन टॉर्क (Nm)	700	1000	1300
फिरण्याची गती (Nm)	0-180	0-150	0-175
डिझेल इंजिन
मॉडेल	CAT C7.1	CAT C7.1	QSB4.5
पॉवर (kw"'/rpm)	168/2200	168/2200	97/2200
इंधन टाकी (L)	450	450	300
एअर कंप्रेसर
दाब (बार)	8	10	/
F.A.D (m3"'/min)	8	10	/
ड्रिल आर्म
प्रकार	फोल्डिंग हात	फोल्डिंग हात	एकल सरळ हात
उचलण्याचा कोन (°)	+70~-10	+70~-10	-30~+45
फोल्डिंग अँगल (°)	65~165	65~165	/
स्विंग एंगल (°)	+20~-30	+20~-30	+30~-30
आगाऊ भाग
आगाऊ लांबी (मिमी)	7300	7300	6700
नुकसान भरपाई स्ट्रोक (मिमी)	1200	1200	1200
फॉरवर्ड कोन (°)	140	140	140
फ्लिप कोन (°)	-20~90	-20~90	-20~90
कमाल आगाऊ दर (m"'/s)	0.8	0.8	0.8
कमाल प्रणोदन (kN)	25	25	25
चालण्याची क्षमता
कमाल.चालण्याचा वेग (किमी"'/ता)	4.2	4.2	4.2
कमाल कर्षण (kN)	100	100	80
ग्रेडेबिलिटी (°)	२५°	२५°	२५°
ट्रॅक फ्रेम स्विंग अँगल (°)	-7~+12	-7~+12	-10~+10
चेसिसचे ग्राउंड क्लीयरन्स (मिमी)	400	400	400
परिमाण
वजन (किलो)	15000	15000	12000
लांबीरुंदीउंची (कार्यरत) (मी)	92x2.6x8.6	92x2.6x8.6	६.६८x२.४२x७.९८
लांबीरुंदीउंची (वाहतूक) (मी)	11.2x2.6x3.5	11.2x2.6x3.5	8x2.42x3.4

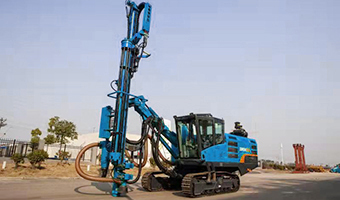

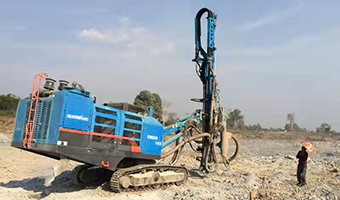

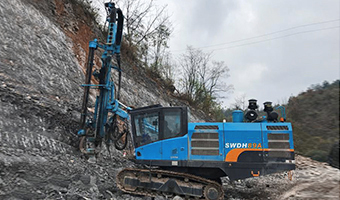

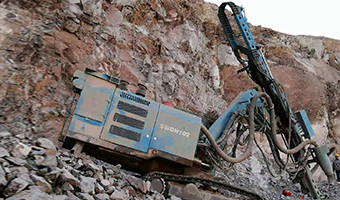

अर्ज
